Mengapa Blok Terminal PCB Penting untuk Sambungan Elektrik yang Boleh Dipercayai?
blok terminal PCBialah komponen penting dalam sistem elektronik moden, menyediakan sambungan wayar-ke-papan yang selamat dan teratur merentas automasi industri, pengagihan kuasa, peranti pintar, sistem tenaga boleh diperbaharui dan elektronik pengguna. Panduan komprehensif ini meneroka fungsi, struktur, faedah, kaedah pemilihan, masalah biasa, amalan pemasangan dan trend masa depan mereka untuk membantu jurutera, pengilang dan pembeli membuat keputusan termaklum.
Jadual Kandungan
- 1. Memahami Blok Terminal PCB
- 2. Bagaimana Blok Terminal PCB Berfungsi
- 3. Jenis Utama Blok Terminal PCB
- 4. Bahan dan Pembinaan
- 5. Kelebihan Utama
- 6. Aplikasi Biasa
- 7. Cara Memilih Blok Terminal PCB yang Betul
- 8. Kesilapan Biasa Dilakukan Pembeli
- 9. Petua Pemasangan dan Penyelenggaraan
- 10. Blok Terminal PCB lwn Penyambung Lain
- 11. Trend Industri dan Inovasi
- 12. Soalan Lazim
- 13. Kesimpulan
1. Memahami Blok Terminal PCB

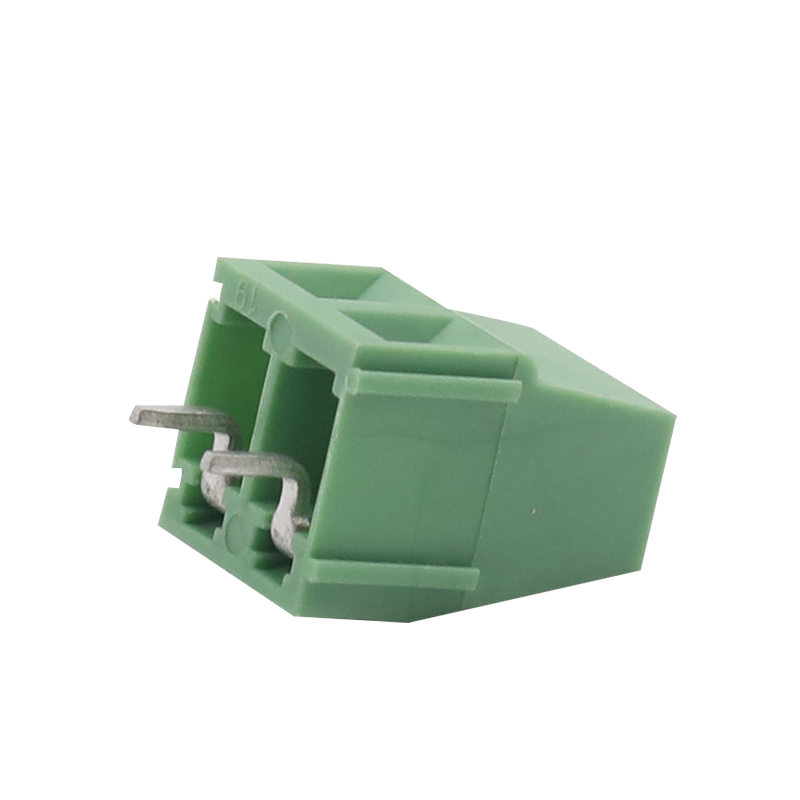

Blok terminal PCB ialah penyambung elektrik yang direka untuk mengikat wayar terus ke papan litar bercetak (PCB). Ia mewujudkan sambungan elektrik yang stabil antara pendawaian luaran dan litar elektronik sambil memudahkan pemasangan, penyelenggaraan dan penyelesaian masalah.
Tidak seperti sambungan wayar pateri kekal, blok terminal PCB membolehkan pengguna menyambung dan memutuskan wayar dengan cepat tanpa merosakkan papan litar. Ini menjadikan mereka sangat berharga dalam sistem yang memerlukan penyelenggaraan yang kerap atau penggantian komponen.
Penyambung ini biasanya terdapat dalam:
- Sistem kawalan industri
- Bekalan kuasa
- Sistem keselamatan
- peralatan HVAC
- Peranti telekomunikasi
- Peralatan tenaga boleh diperbaharui
- Elektronik automotif
- Produk rumah pintar
Fungsi Utama:Blok terminal PCB menyediakan sambungan wayar yang selamat, teratur dan tahan getaran sambil mengurangkan masa pemasangan dan kerumitan penyelenggaraan.
2. Bagaimana Blok Terminal PCB Berfungsi
Blok terminal PCB beroperasi dengan mengapit wayar ke terminal konduktif yang dipasang terus pada PCB. Arus elektrik mengalir dari wayar luar melalui konduktor logam dan ke dalam papan litar bercetak.
Kebanyakan blok terminal PCB menggunakan salah satu kaedah pengikat wayar berikut:
| Kaedah Sambungan | Penerangan | Kelebihan |
|---|---|---|
| Pengapit Skru | Wayar diikat menggunakan skru | Sambungan yang kuat dan boleh dipercayai |
| Pengapit Spring | Tekanan spring memegang wayar di tempatnya | Pemasangan pantas dan rintangan getaran |
| Tekan Masuk | Sambungan sisipan langsung | Perhimpunan cepat |
| Jenis Penghalang | Penghalang bertebat antara terminal | Keselamatan yang dipertingkatkan |
Setelah disambungkan, blok terminal memastikan kekonduksian elektrik berterusan sambil melindungi daripada wayar yang tidak disengajakan longgar.
3. Jenis Utama Blok Terminal PCB
Aplikasi yang berbeza memerlukan reka bentuk blok terminal PCB yang berbeza. Memahami jenis yang tersedia membantu jurutera memilih penyelesaian yang betul.
Blok Terminal PCB Lubang Melalui
Ini dipasang melalui lubang yang digerudi dalam PCB dan dipateri pada bahagian yang bertentangan. Mereka menawarkan kekuatan mekanikal yang sangat baik dan biasanya digunakan dalam persekitaran getaran tinggi.
Blok Terminal PCB Pelekap Permukaan
Reka bentuk pelekap permukaan dilampirkan terus ke permukaan PCB, menyokong pembuatan automatik dan susun atur padat.
Blok Terminal PCB boleh pasang
Versi boleh pasang membenarkan penyambung dicabut tanpa memutuskan sambungan wayar individu. Ia sesuai untuk peralatan modular dan penyelenggaraan cepat.
Blok Terminal PCB Sudut Kanan
Reka bentuk sudut kanan menjimatkan ruang menegak dan membantu mengoptimumkan reka letak kepungan.
Blok Terminal PCB Semasa Tinggi
Direka untuk beban elektrik yang berat, blok ini menampilkan konduktor yang lebih besar dan rintangan haba yang dipertingkatkan.
Automasi Perindustrian
Penghantaran isyarat yang boleh dipercayai dan prestasi tahan lama di bawah getaran.
Peralatan Kuasa
Mengendalikan keperluan voltan dan arus yang lebih tinggi dengan selamat.
Elektronik Pengguna
Reka bentuk padat menyokong produk yang lebih kecil dan lebih pintar.
4. Bahan dan Pembinaan
Prestasi blok terminal PCB banyak bergantung pada bahan dan reka bentuk strukturnya.
| Komponen | Bahan Biasa | Tujuan |
|---|---|---|
| Perumahan | PA66 Nylon | Rintangan api dan penebat |
| Konduktor | Aloi Tembaga | Kekonduksian elektrik |
| Penyaduran | Timah atau Nikel | Rintangan kakisan |
| Skru | Keluli | Pengikat mekanikal |
Bahan berkualiti tinggi meningkatkan kecekapan elektrik, kestabilan haba dan ketahanan jangka panjang.
5. Kelebihan Utama
Blok terminal PCB menawarkan faedah yang ketara untuk pengilang, pemasang dan pasukan penyelenggaraan.
- Pendawaian Mudah:Memudahkan pemasangan dan penggantian kabel.
- Masa Henti yang Dikurangkan:Penyelenggaraan dan penyelesaian masalah yang lebih pantas.
- Sambungan Selamat:Pengekalan wayar mekanikal yang kuat.
- Reka bentuk padat:Penggunaan ruang PCB yang cekap.
- Kebolehskalaan:Tersedia dalam pelbagai konfigurasi tiang.
- Keselamatan:Mencegah litar pintas yang tidak disengajakan.
- Kecekapan Kos:Mengurangkan kos buruh pemasangan.
- Fleksibiliti:Menyokong pelbagai saiz wayar dan voltan.
Ramai jurutera lebih suka blok terminal PCB kerana ia memudahkan penyelenggaraan medan sambil memastikan prestasi elektrik yang boleh dipercayai dalam tempoh operasi yang panjang.
6. Aplikasi Biasa
Blok terminal PCB digunakan dalam hampir setiap industri elektrik moden.
Sistem Kawalan Perindustrian
Kilang bergantung pada blok terminal untuk penderia, geganti, PLC dan sistem automasi di mana rintangan getaran dan kebolehcapaian penyelenggaraan adalah kritikal.
Tenaga Boleh Diperbaharui
Penyongsang solar dan sistem kuasa angin menggunakan blok terminal PCB untuk pemindahan kuasa yang cekap dan sambungan yang stabil di bawah keadaan persekitaran yang berubah-ubah.
Peralatan Perubatan
Elektronik perubatan memerlukan sambungan yang sangat dipercayai untuk peranti pemantauan dan sistem diagnostik.
Pengangkutan
Sistem kereta api, kenderaan elektrik dan stesen pengecasan menggunakan blok terminal yang teguh untuk aplikasi arus tinggi.
Bangunan Pintar
Sistem kawalan pencahayaan, peranti keselamatan dan peralatan HVAC bergantung pada sambungan PCB yang teratur.
7. Cara Memilih Blok Terminal PCB yang Betul
Memilih blok terminal PCB yang betul memerlukan pertimbangan yang teliti terhadap keperluan teknikal dan alam sekitar.
| Faktor Pemilihan | Mengapa Ia Penting |
|---|---|
| Penilaian Semasa | Mencegah terlalu panas |
| Penilaian Voltan | Memastikan prestasi penebat selamat |
| Saiz Wayar | Memastikan keserasian yang betul |
| Saiz Padang | Mempengaruhi jarak PCB |
| Jenis Pemasangan | Menyokong keperluan susun atur |
| Suhu Operasi | Memastikan ketahanan jangka panjang |
| Perlindungan Alam Sekitar | Melindungi daripada habuk dan kelembapan |
Pembeli juga harus mengesahkan pensijilan seperti pematuhan UL, CE dan RoHS apabila memilih produk untuk pasaran antarabangsa.
8. Kesilapan Biasa Dilakukan Pembeli
Pemilihan blok terminal yang salah boleh menyebabkan kegagalan yang mahal, terlalu panas atau masalah penyelenggaraan.
- Memilih penilaian semasa yang tidak mencukupi
- Mengabaikan keadaan persekitaran
- Menggunakan saiz wayar yang tidak serasi
- Memilih bahan berkualiti rendah
- Reka bentuk jarak PCB yang tidak betul
- Mengabaikan keperluan getaran
- Menghadapi pensijilan keselamatan antarabangsa
Penilaian teknikal yang teliti membantu mengelakkan isu kebolehpercayaan dan masa henti yang tidak dijangka.
9. Petua Pemasangan dan Penyelenggaraan
Pemasangan yang betul adalah penting untuk prestasi yang stabil dan keselamatan elektrik.
Amalan Terbaik Pemasangan
- Gunakan tork pemutar skru yang betul.
- Elakkan skru terlalu ketat.
- Jalur penebat wayar dengan tepat.
- Elakkan untaian wayar yang longgar.
- Ikut spesifikasi arus dan voltan.
- Periksa kualiti pateri untuk model lubang tembus.
Cadangan Penyelenggaraan
- Periksa sambungan secara berkala.
- Periksa tanda-tanda terlalu panas.
- Cari kakisan atau perubahan warna.
- Ketatkan semula skru jika perlu.
- Bersihkan pengumpulan habuk dengan kerap.
Pemeriksaan rutin memanjangkan hayat perkhidmatan blok terminal PCB dengan ketara dan meminimumkan kegagalan elektrik.
10. Blok Terminal PCB lwn Penyambung Lain
| Ciri | Blok Terminal PCB | Wayar yang dipateri | Penyambung Kelim |
|---|---|---|---|
| Penyelenggaraan | Mudah | Sukar | Sederhana |
| Kelajuan Pemasangan | Cepat | Lambat | Cepat |
| Kebolehgunaan semula | Cemerlang | miskin | bagus |
| Kebolehpercayaan | tinggi | tinggi | tinggi |
Blok terminal PCB memberikan keseimbangan yang sangat baik antara kebolehpercayaan, kebolehkhidmatan dan kecekapan pemasangan.
11. Trend Industri dan Inovasi
Memandangkan elektronik terus berkembang, teknologi blok terminal PCB sedang berkembang pesat.
- Reka bentuk berketumpatan tinggi yang dikecilkan
- Teknologi tolak masuk tanpa alat
- Rintangan getaran yang dipertingkatkan
- Integrasi pemantauan pintar
- Kapasiti arus yang lebih tinggi
- Bahan kalis api yang dipertingkatkan
- Pembuatan mesra alam
Pengilang juga sedang membangunkan penyelesaian untuk Industri 4.0, kenderaan elektrik dan sistem tenaga boleh diperbaharui.
12. Soalan Lazim
Apakah tujuan utama blok terminal PCB?
Tujuan utamanya adalah untuk menyediakan sambungan wayar yang selamat dan boleh tanggal ke papan litar bercetak.
Adakah blok terminal PCB boleh diguna semula?
ya. Kebanyakan blok terminal PCB direka untuk memasukkan dan menanggalkan wayar berulang.
Industri manakah yang paling banyak menggunakan blok terminal PCB?
Automasi industri, sistem kuasa, tenaga boleh diperbaharui, telekomunikasi, pengangkutan dan industri elektronik pengguna menggunakannya secara meluas.
Bagaimanakah cara saya memilih penarafan semasa yang betul?
Pilih blok terminal dengan rating semasa lebih tinggi daripada beban maksimum yang dijangkakan sistem anda untuk memastikan operasi yang selamat.
Apakah yang menyebabkan blok terminal terlalu panas?
Punca biasa termasuk pendawaian longgar, arus berlebihan, saiz wayar yang tidak betul dan bahan konduktif yang tidak berkualiti.
Bolehkah blok terminal PCB mengendalikan getaran?
ya. Reka bentuk pengapit spring dan pengapit skru berkualiti tinggi menawarkan rintangan getaran yang sangat baik.
13. Kesimpulan
Blok terminal PCB memainkan peranan penting dalam memastikan sambungan elektrik yang selamat, cekap dan boleh diselenggara merentasi pelbagai industri. Fleksibiliti, kebolehpercayaan dan kemudahan pemasangannya menjadikannya amat diperlukan dalam sistem elektronik moden.
Sama ada digunakan dalam jentera perindustrian, peralatan tenaga boleh diperbaharui, sistem pengangkutan atau elektronik pengguna, memilih blok terminal PCB yang betul secara langsung memberi kesan kepada prestasi, keselamatan dan kebolehpercayaan jangka panjang.
Apabila teknologi terus berkembang, penyelesaian blok terminal PCB termaju akan menjadi lebih padat, pintar dan cekap untuk memenuhi permintaan pasaran yang semakin meningkat.
